Module thu phát bluetooth HC-06 - bluetooth với Arduino

Module thu phát bluetooth HC-06 - bluetooth với Arduino

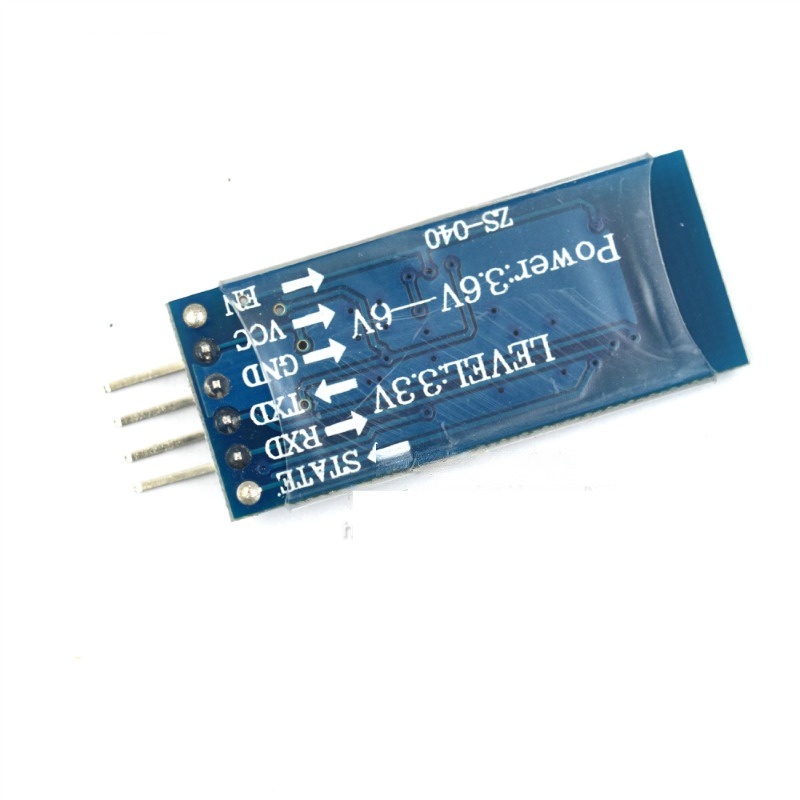

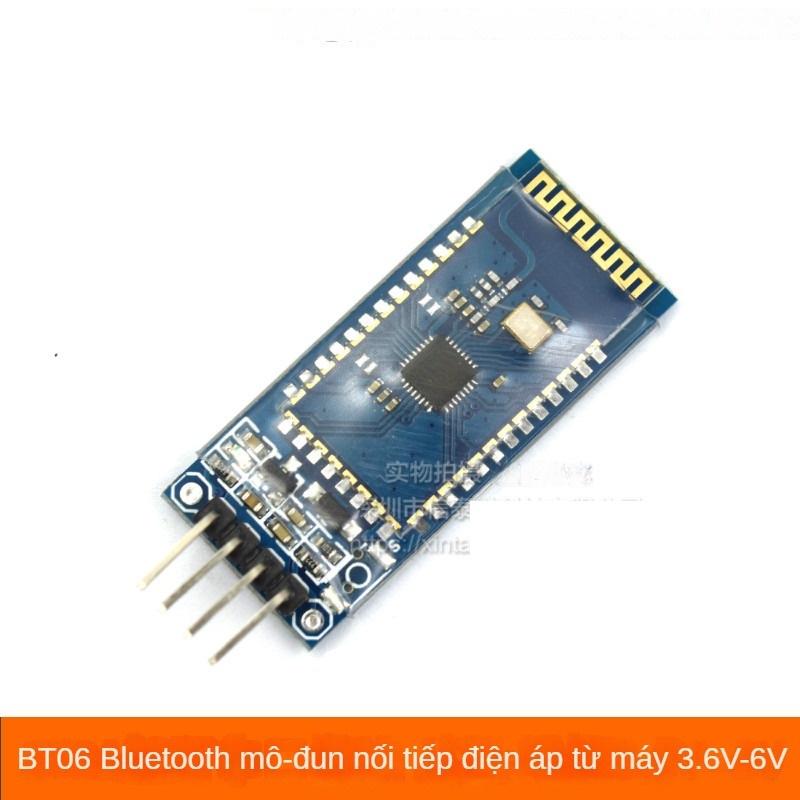

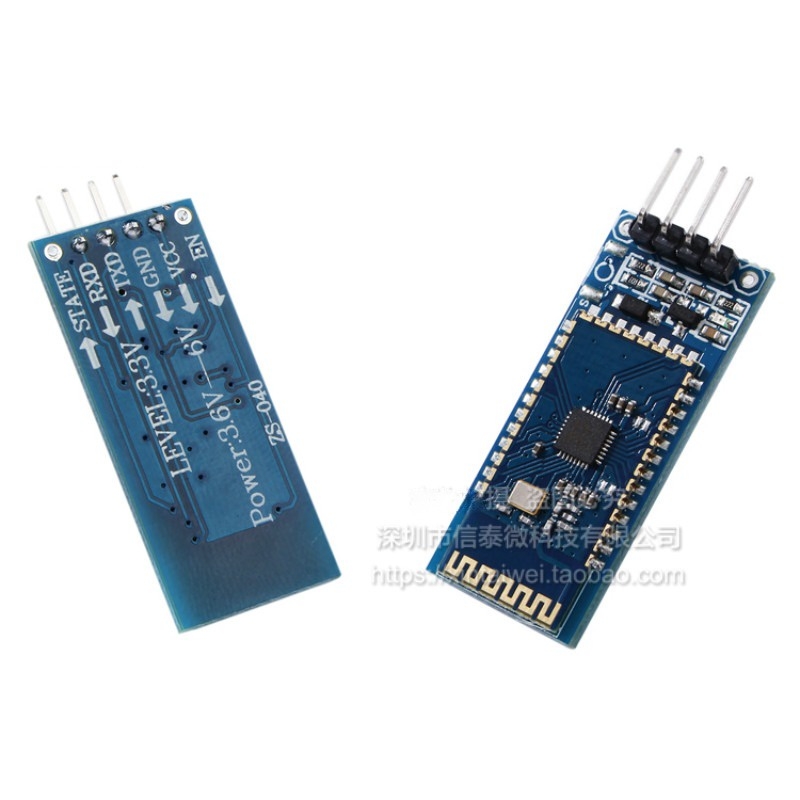

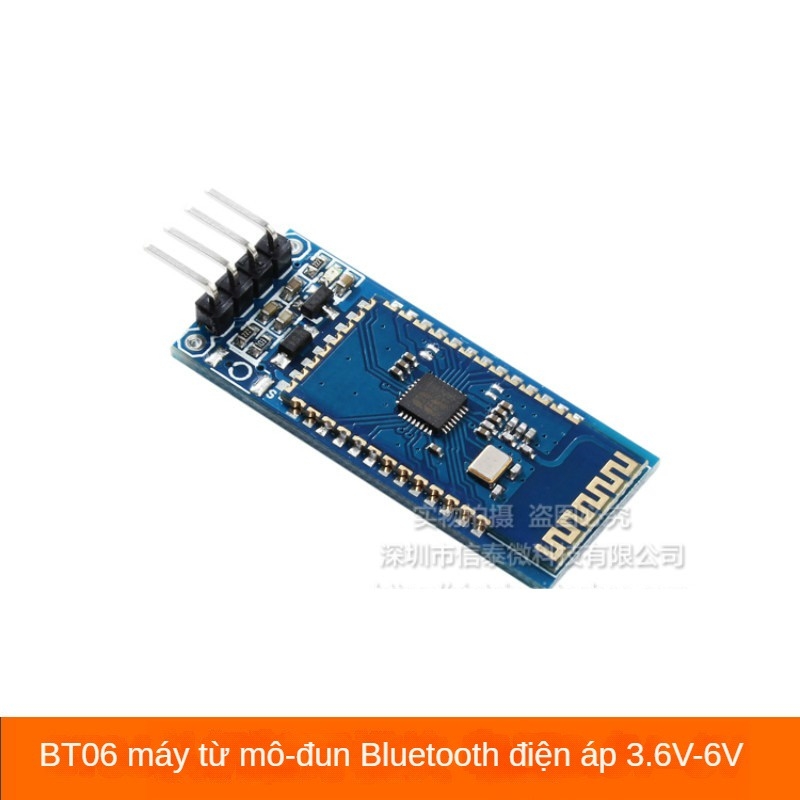

Mạch thu phát Bluetooth HC-06 đã ra chân giúp dễ dàng kết nối để thực hiện các thí nghiệm, module được thiết kế để cho thể hoạt động từ mức điện áp 3.3 ~ 5VDC.
Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên module.
Lưu ý là khi thay đổi Baudrate cho COM ảo không làm thay đổi baudrate của UART, baudrate UART chỉ có thể thay đổi bằng lệnh AT trên module.
Module HC-06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC-05 master,… hai module bluetooth được set là Slave không thể giao tiếp với nhau.

⭐ THÔNG TIN SẢN PHẨM:
Điện áp hoạt động: 3.3 ~ 5VDC.
Điện áp giao tiếp: TTL tương thích 3.3VDC và 5VDC.
Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Dải tần sóng hoạt động: Bluetooth 2.4GHz
Sử dụng CSR mainstream bluetooth chip, bluetooth V2.0 protocol standards.
Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA
Kích thước của module chính: 28 mm x 15 mm x 2.35 mm
Thiết lập mặc định:
Baud rate: 9600, N, 8, 1.
Pairing code: 1234.
