CF8591 là thiết bị thu thập dữ liệu CMOS 8 bit được tích hợp nguyên khối, được cấp nguồn riêng, tiêu thụ điện năng thấp. PCF8591 có 4 đầu vào analog, 1 đầu ra analog và 1 giao diện bus I2C nối tiếp. Ba chân địa chỉ A0, A1 và A2 của PCF8591 có thể được sử dụng để lập trình địa chỉ phần cứng, cho phép 8 thiết bị PCF8591 được kết nối với cùng một bus I2C mà không cần phần cứng bổ sung. Địa chỉ, điều khiển và tín hiệu dữ liệu đầu vào và đầu ra trên thiết bị PCF8591 được truyền theo cách nối tiếp thông qua bus I2C hai chiều hai dây.

Các chỉ số hoạt động chính của PCF8591 :

PCF8951 được cấp nguồn bằng một nguồn điện duy nhất, có dải điện áp hoạt động là 2,5V-6V.
Dải điện áp analog của PCF8591 là từ VSS đến VDD
PCF8591 có mạch theo dõi và giữ tích hợp;
PCF8591 có dòng chờ thấp hơn
Dữ liệu đầu vào/đầu ra nối tiếp PCF8591 qua bus I2C
Tốc độ lấy mẫu của PCF8591 được xác định bởi tốc độ bus I2C
PCF8591 được đánh địa chỉ thông qua 3 chân địa chỉ phần cứng
4 đầu vào cổng analog của PCF8591 có thể được lập trình dưới dạng đầu cuối đơn hoặc đầu vào vi sai
PCF8591 có tính năng lựa chọn kênh tăng dần tự động
Phần lấy mẫu AD của PCF8591 sử dụng chuyển đổi A/D xấp xỉ liên tiếp 8 bit.
PCF8591 có 1 kênh chuyển đổi DA từ kỹ thuật số sang analog để đạt được đầu ra analog.

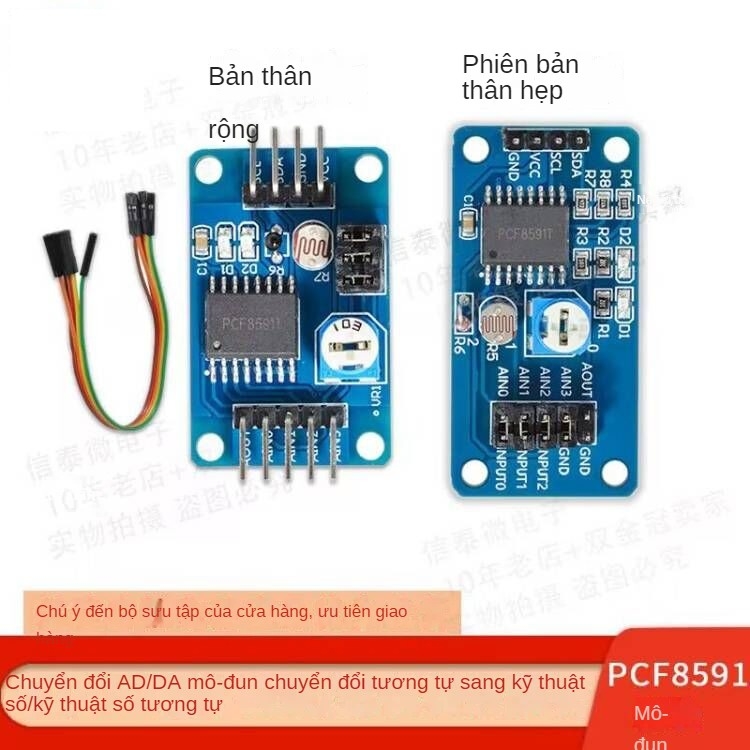

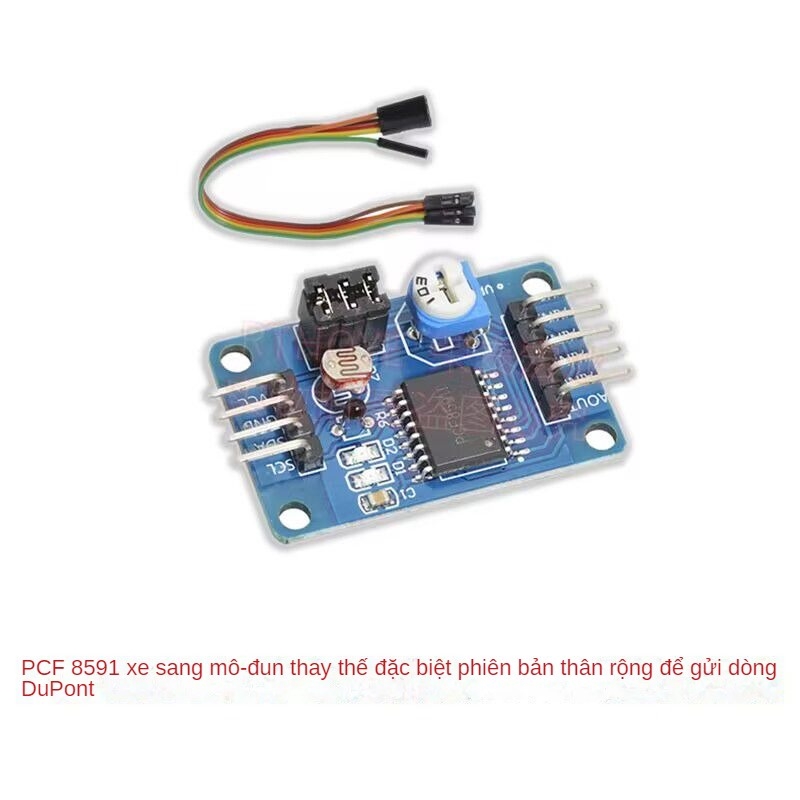

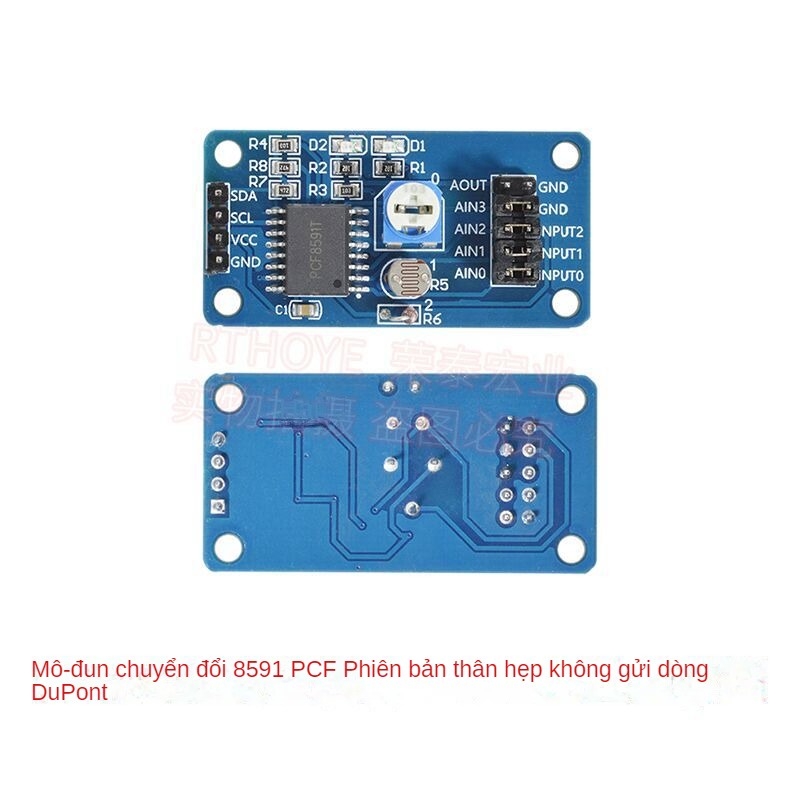

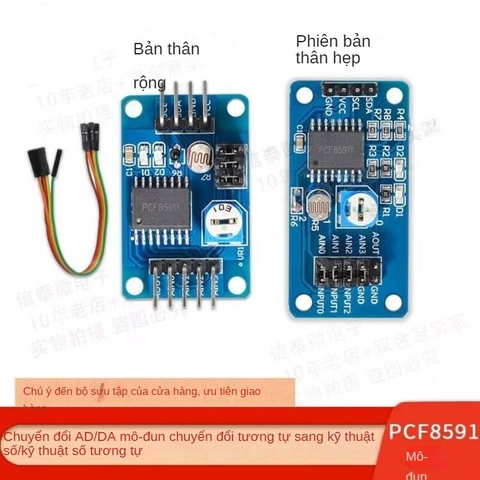

Mô tả chức năng mô-đun chuyển đổi kỹ thuật số sang tương tự PCF8591 AD/DA

Chip xử lý chính của mô-đun là PCF8951
Kích thước mô-đun PCB: 3,6cm * 2,3cm
Mô-đun này sử dụng các tấm hai mặt tiêu chuẩn có độ dày 1,6 mm, bố cục đẹp mắt và trang nhã, xung quanh có các lỗ xuyên qua với đường kính 3 mm để dễ dàng cố định.
Dây đeo mô-đun có đèn báo nguồn (đèn báo sẽ sáng sau khi cấp nguồn cho mô-đun)
Mô-đun có đèn báo đầu ra DA, khi điện áp của giao diện đầu ra DA của mô-đun đạt đến một giá trị nhất định, đèn báo đầu ra DA trên bo mạch sẽ sáng lên, điện áp càng lớn thì đèn báo càng sáng.
Mô-đun hỗ trợ thu thập đầu vào điện áp 4 kênh bên ngoài (phạm vi đầu vào điện áp 0-5v)
Mô-đun tích hợp một điện trở quang, có thể thu thập các giá trị chính xác của cường độ ánh sáng xung quanh thông qua AD.
Mô-đun tích hợp một nhiệt điện trở và có thể thu thập các giá trị chính xác của nhiệt độ môi trường thông qua AD.
Mô-đun tích hợp 1 kênh thu nhận đầu vào điện áp 0-5V (điện áp đầu vào được điều chỉnh thông qua chiết áp màu xanh và trắng)
